Calcular el caudal de las tuberías de PPR (polipropileno aleatorio) es un aspecto crucial para diversas aplicaciones de plomería, ya sea que esté trabajando en un proyecto residencial, comercial o industrial. Como proveedor acreditado de tuberías PPR, comprendo la importancia de realizar cálculos precisos del caudal para garantizar el rendimiento eficiente y confiable de los sistemas de plomería. En esta publicación de blog, lo guiaré a través del proceso de cálculo del caudal de las tuberías de PPR, brindándole el conocimiento y las herramientas necesarios para tomar decisiones informadas para sus necesidades de plomería.
Comprender los conceptos básicos del caudal
Antes de profundizar en los cálculos, es fundamental comprender el concepto de caudal. El caudal se refiere al volumen de fluido (en este caso, agua) que pasa a través de una tubería por unidad de tiempo. Normalmente se mide en litros por minuto (L/min) o metros cúbicos por hora (m³/h). El caudal de una tubería de PPR depende de varios factores, incluido el diámetro de la tubería, la presión y la rugosidad del interior de la tubería.
Factores que afectan el caudal
Diámetro de la tubería
El diámetro de la tubería PPR juega un papel importante en la determinación del caudal. Generalmente, las tuberías de mayor diámetro pueden acomodar un mayor caudal en comparación con las tuberías de menor diámetro. Esto se debe a que un área de sección transversal más grande permite que pase más agua a través de la tubería al mismo tiempo. Por ejemplo, unTubo PPR de 75 mmtendrá un caudal mucho mayor que unTubo PPR de 20 mmbajo las mismas condiciones de presión.
Presión
La presión dentro del sistema de plomería es otro factor crucial que afecta el caudal. Una presión más alta dará como resultado una mayor fuerza impulsora para que el agua fluya a través de la tubería, aumentando el caudal. Sin embargo, es importante tener en cuenta que la tubería debe poder soportar la presión para garantizar su durabilidad y seguridad.
Rugosidad interior de la tubería
La rugosidad del interior de la tubería también puede afectar el caudal. Las tuberías más lisas ofrecen menos resistencia al flujo de agua, lo que permite un mayor caudal. Las tuberías de PPR son conocidas por su superficie interior lisa, que minimiza la fricción y promueve un flujo de agua eficiente.Tubo de aluminio PPRIncorpora una capa de aluminio, que no solo mejora su resistencia sino que también mantiene un interior liso para un flujo óptimo.
Calcular el caudal de tuberías de PPR
Existen varios métodos para calcular el caudal de las tuberías de PPR. Uno de los métodos más utilizados es la ecuación de Hazen-Williams, que es adecuada para el flujo de agua en tuberías en condiciones normales. La ecuación de Hazen-Williams es la siguiente:
[Q = 0.2785 \times C \times d^{2.63} \times \left(\frac{\Delta h}{L}\right)^{0.54}]
Dónde:
- (Q) es el caudal en metros cúbicos por hora (m³/h)
- (C) es el coeficiente de rugosidad de Hazen-Williams. Para tuberías de PPR, (C) normalmente oscila entre 140 y 150.
- (d) es el diámetro interno de la tubería en metros (m)
- (\Delta h) es la pérdida de carga (diferencia de presión) en metros de columna de agua
- (L) es la longitud de la tubería en metros (m)
Veamos un ejemplo para ilustrar cómo usar esta ecuación. Supongamos que tenemos unTubería PPR de 2 pulgadas(diámetro interno (d = 0,0525 m)), un coeficiente de Hazen - Williams (C = 145), una pérdida de carga (\Delta h = 5 m) a lo largo de una longitud de tubería (L = 20 m).
Primero, sustituye los valores en la ecuación:
[Q = 0,2785\times145\times(0,0525)^{2,63}\times\left(\frac{5}{20}\right)^{0,54}]
Calcula ((0.0525)^{2.63}\approx0.00025) y (\left(\frac{5}{20}\right)^{0.54}\approx0.63)
[Q = 0,2785\veces145\veces0,00025\veces0,63]
[Q\aproximadamente 0,0063 m^{3}/h]
Uso de gráficos de caudal
Para aquellos que prefieren una forma más rápida y cómoda, se pueden utilizar diagramas de caudal. Estos cuadros proporcionan caudales precalculados para diferentes diámetros de tubería y caídas de presión. La mayoría de los proveedores de tuberías de PPR ofrecen diagramas de caudal para sus productos. Simplemente puede ubicar el diámetro de la tubería y la caída de presión correspondiente en la tabla para encontrar el caudal aproximado.
Consideraciones prácticas para proyectos de plomería

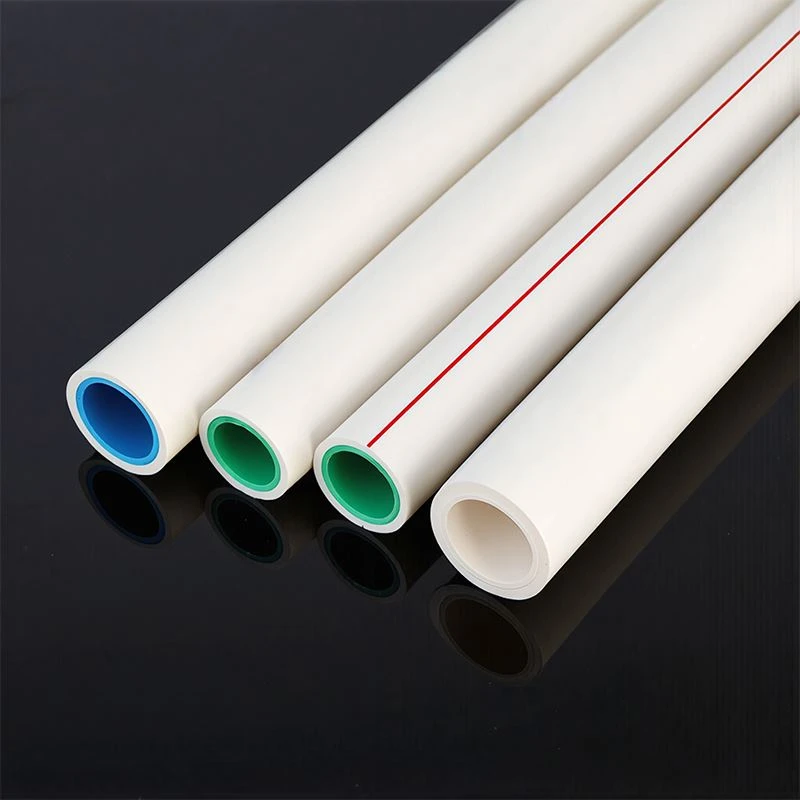

Al planificar unaPlomería PPRproyecto, es importante considerar la demanda máxima de agua. Por ejemplo, en un edificio residencial, se deben tener en cuenta los requisitos de caudal para múltiples accesorios (como duchas, grifos e inodoros) que funcionan simultáneamente. Sobredimensionar las tuberías puede resultar costoso, mientras que hacerlo a un tamaño insuficiente puede provocar un suministro de agua insuficiente y baja presión.
¿Por qué elegir nuestras tuberías PPR?
Como proveedor de tuberías de PPR, estamos orgullosos de ofrecer tuberías de PPR de alta calidad que cumplen con los más altos estándares de la industria. Nuestras tuberías están fabricadas con materiales de primera calidad, lo que garantiza durabilidad, resistencia a la corrosión y un flujo de agua suave. Disponemos de una amplia gama de diámetros de tubería, incluidosTubo PPR de 20 mm,Tubo PPR de 75 mm, yTubería PPR de 2 pulgadas, para adaptarse a diversas aplicaciones de plomería. Además, nuestroTubo de aluminio PPROfrece mayor resistencia y rendimiento.
Contáctenos para sus necesidades de tuberías PPR
Si está planificando un proyecto de plomería y necesita ayuda para calcular el caudal o seleccionar las tuberías de PPR adecuadas, nuestro equipo de expertos está aquí para ayudarlo. Podemos proporcionarle información detallada, diagramas de flujo y soporte técnico para garantizar el éxito de su proyecto. Ya sea contratista, constructor o entusiasta del bricolaje, estamos comprometidos a brindarle los mejores productos y servicios.
Referencias
- "Mecánica de fluidos" de Frank M. White
- "Manual de flujo de tuberías" de Crane Co.
